什么叫X-RING？

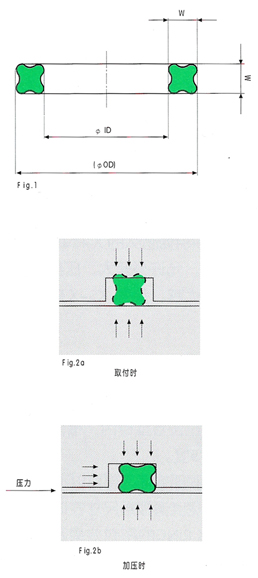

X-RING是用4个唇型密封构成的X型断面密封，与O-RING使用相同。如果使用O-RING产生问题时，请使用KS-X RING，密封效果相当优秀。重要尺寸是内径（ID）与幅宽（W）。
一、特征
KS-X RING比以往的O-RING优秀。
*无弯曲现象
O-RING在往复运动时在槽中会产生弯曲（歪）现象，但KS-X RING由于其特殊的轮廓，不会产生弯曲现象。
*低摩擦与长寿命
KS-XRING比同一尺寸的O-RING受压面小，不仅接触压力，摩擦力及磨损会减小，而且产品耐久性优秀。X-RING所需的最低受压量可到幅宽的5%，因此可以起到有效的密封作用。
*密封性优越
KS-X RING的接触面向全体断面均匀分散，所以比O-RING泄漏少。
注塑成形痕没有缺陷
存在于O-RING内径，外径的注塑成形痕迹，使密封性能降低，但KS-X RING成形痕在唇之间。不会对密封性能产生影响。
*丰富的多种材质
*NBR，EPDM。CR，FKM，VMQ，FVMQ都可以定做。
*多种尺寸
遵循US standard AS568有多种尺寸。
二、用途
KS-XRING可用于运动型及固定型，并且内径及外径兼用。
*运动用密封
可用于往复运动的活塞，活塞杆，塞子等/摇摆，回转及螺旋运动的轴，定子等。
*固定用密封

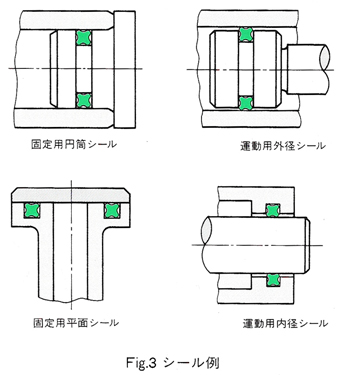

用于轴套，法兰，端盖等半径方向及轴方向密封/密封例Fig3并实用例16项。
三、式样
流体：压缩空气，气体，油，水等。
压力：最高压力的40Mpa(PTFE承托环)
速度：最高约0.5m/s(往复运动)
温度：约-54℃～200℃（根据KS-X RING的橡胶材质不同而异）
材质：材质根据使用流体及温度而定，硬度根据压力及密封GAP大小而定。表1中的最大的GAP是以硬度70度为基准。根据这个GAP的增大，相应的提高硬度或加装承托环。
四、设计
1、尺寸选定
如果内径或活塞杆外径有区分，请根据以下条件选择适当的KS-XRING尺寸。
*外径密封时
KS-X RING的外径与对应的槽内径等同或稍小(2%以内),槽内会产生轻微的拥挤,可以防止弯塌.
*内径密封时
KS-X RING与对应的活塞杆外径等同或稍小（约0.2-0.3mm）,或者比对应的轴直径约大1%即可。
此时的密封组合会使寿命延长。
*固定用密封及运动用密封
固定用密封断面比较小，用RING密封即可，但运动用密封需选择大的断面。采用断面大的X-RING有以下优点：磨损少，允许公差大，压缩变形小，密封性能优越。参考KS-X RING运动用密封表3。
2、槽的设计
设置在长方型槽内，槽侧面最大允许角度是5度。
槽的底部或插入部可以不做角部处理
槽的宽度请根据尺寸表选定
KS-X RING密封效果及寿命取决于接触面，使接触面的损伤小，接触面积最大化极其重要。
气缸内表面，活塞杆/轴，槽底面，侧面
3、承托环
承托环是为防止KS-X RING从缝隙中挤出而设置的运动用，固定用密封圈。如果能适用以下任一项条件时，尽量使用承托环。
1． 压力5Mpa以上时。
2． 将进行密封的产品公差大时。
3． 高速运动时，或有极度速度变化时。
4． 高温时。
5． 温度变化大时。
6． 液体有异物时。

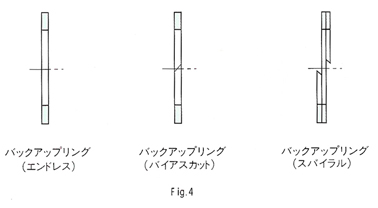

只在KS-X RING侧加压时，在另一侧设置承托环，或在KS-X RING两侧加压时，在两侧都设置各1个承托环（共计2个）。在任何情况下能设置2个承托环是最好的。承托环材质是PTFE，润滑性，耐腐蚀性，防金属异物。承托环有以下三种：
1． 螺旋式
2． 斜切式
3． 不切断式
承托环使用在外径（活塞）及内径（活塞和活塞杆）密封。
五、减少摩擦
将弹性密封的摩擦减少使其寿命延长，KS-X RING可以进行2种处理。
（PTFE）涂层
稍加涂层PTEF，耐磨性增强，并且与elastomer(天然橡胶)具有相同弹性。
优点
1． 低磨擦
2． 初始动作性能好
3． 耐磨性强
4． 无贴合现象
5． 耐油性良好
用途
主要在NBR上涂PTFE。加涂层的KS-X RING使用在工作油，润滑油及空气中的油份的密封。
含有水（温度50摄氏度以上），酒精，溶剂的ketone不适用于防止泄漏。
（卤素(halogen)处理）
卤素（halogen）处理是减磨处理，与铁氟龙涂层不同的是，并不是在KS-X RING上涂层而是在RING表面进行化学处理。此处理并不会损伤X-RING的原有特性。
优点
1． 低磨擦
2． 初始动作性能好
用途
halogen处理主要是对KS-X RING（NBR材质）进行处理。进行halogen处理的KS-X RING适用于工作油，润滑油，HFA，fluids,OIL mist及水的环境中。
应用实例
1、 使用在Leppet Rod的应用举例
替换原使用packing,在塑料内设置sleeve及承托环，packing空间内使用KS-X RING。
2、使用在Fraisc Spindle时的应用举例
由于间隙相当小，密封用空间节约型设计出来之前，要封住减速箱有相当难度。初始动作阻力相当小，即使Spindle的速度再快，密封寿命也会延长。
3、 使用在Swivel Joint时的应用例
适用于5Mpa压力液压回转，密封由闭环槽内的KS-X RING及另一侧的1个承托环构成。
4、 气动Posishona Piston(利用空气压定位装置)应用例
气动Posishona Piston及活塞杆用密封使用KS-X RING（铁氟龙涂层），可以减少磨擦，没有定位的爬行现象。
活塞及活塞杆导向环采用自润滑塑料材质制成，防止滑动时金属与金属接触磨擦，即使系统中不给油也可以正常动作。
5、 回转轴应用例
KS-X RING及不切断的PTFE承托环的双重排列的轴套密封之间有压力更高的流体。
KS-X RING进行铁氟龙涂层，减少磨擦，延长寿命。
6、 换向阀应用例
将2个KS-X RING使用在活塞及活塞杆，应用压力范围广，并且KS-X RING进行了铁氟龙处理，即使长时间静止状态下，也不会产生粘贴现状，磨擦系数相当小，初始动作圆滑。
